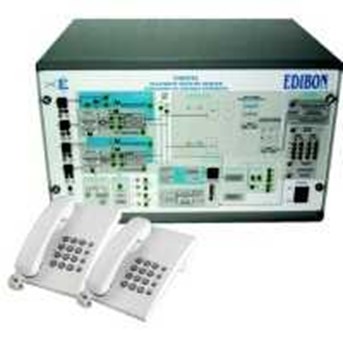

ALAT PERAGA, Telephony Systems Trainer

MEMPERKENALKAN Istilah pergantian digital secara langsung berkaitan dengan komunikasi ( atau koneksi) jaringan. Sebelumnya, setiap komunikasi yang dibangun melalui stasiun beralih menempati jalur fisik terpisah dari yang lain, dengan cara matriks lintas poin, dilaksanakan secara mekanis ( pergantian spasial) . Berkat perkembangan teknologi digital, jaringan elektromekanis telah digantikan oleh sirkuit elektronik, berdasarkan digital ( atau sementara) pergantian. The CODITEL pelatih didasarkan pada komutator digital atau sementara memungkinkan studi tentang emisi dalam urutan pada saluran dari multipleks stopkontak. Sampel yang ditampilkan dalam urutan tertentu, pada saluran dari multipleks inlet. KETERANGAN CODITEL adalah unit rangkaian pergantian digital untuk tujuan didaktik. Strukturnya seperti struktur komutator sementara dengan dua cara MIC, satu Cara inlet dan salah satu cara stopkontak. Pada dasarnya, mengikuti rekomendasi dari CCITT dan Telephony. Pelatih ini terdiri dari bagian berikut: antarmuka ( koneksi dengan dunia luar) , internal, jaringan koneksi digital dan sistem kontrol: Antarmuka: Ini terdiri dari empat pengguna sirkuit baris, dua baris untuk terminal nada ( multifrequensi) dan dua baris untuk terminal pulsa ( decadic) , yang dibuat dengan cara yang berbeda: Sirkuit multifrequency adalah sirkuit terpadu hibrida melaksanakan semua fungsi dasar dari rangkaian line. Sirkuit decadic, di mana semua struktur mereka dipasang komponen diskrit. Keempat rangkaian garis yang kompatibel dengan aparat pengguna komersial. Internal: Pelatih memiliki empat nomor penerima, dua di antaranya adalah penerima pulsa ( decadic) dan yang lainnya adalah penerima tone ( DTMF) , ditugaskan untuk baris tertentu. Saya T memiliki basis waktu yang memasok temporization sesuai untuk seluruh sistem dan generator nada digital. Digital jaringan sambungan: Jaringan koneksi matriks pergantian temporal, dibuat dengan kenangan. Arsitekturnya adalah seperti satu dengan tulisan berurutan dan asynchronous komutator membaca. Sistem kontrol: Kontrol ini dilakukan oleh program yang tersimpan di komputer ( PC) , dan dijalankan di bawah sistem operasi windows 2000 atau lebih tinggi. Komunikasi antara komputer ( PC) melalui antarmuka RS232 protokol serial. SPESIFIKASI CODITEL. Pelatih: Sistem dipasang pada kotak dekstop. Diagram di panel depan unit dengan struktur yang sama dengan perangkat keras yang nyata. Menyediakan akses ke semua sinyal utama. Mengikuti semua rekomendasi dari CCITT ( Cosultive Comitte International Telephony dan Telegrapi) . Struktur didasarkan pada standar untuk sistem pergantian digital. Waktu division multiplexing ( TDM) dan kode Pulse Modulation ( PCM) prinsip. Komunikasi berbasis pada komutator temporal yang mendukung hingga lima belas komunikasi internal lengkap dengan dua cara MIC, salah satu cara inlet dan salah satu cara stopkontak. Sistem MIC standar 32 saluran dengan assignament dinamis dan bingkai sinkronisasi. 30 saluran yang digunakan untuk transmisi suara dan 2 digunakan untuk signaling dan sinkron. Konversi sinyal menggunakan codec standar, 8 KHz sample rate, 8 bit per sampel dan 64KB / s per saluran dan 2, 048 Mb bingkai / s sistem. Perangkat keras internal terdiri dari dua papan elektronik: papan analog dengan semua elemen analog terintegrasi dan diskret dan papan digital yang berbasis pada teknologi FPGA. Struktur terintegrasi dengan semua elemen umum internal sistem telepon: subscriber' s line, tone generator, dasar kali, penyaringan tahap, beralih matriks, jumlah decoder dan memori kontrol. Dua jalur subscriber` s dilaksanakan dengan elemen diskrit ( gulungan hybrid, sirkuit cincin, sirkuit pasokan) . Dua jalur subscriber` s dilaksanakan dengan unsur-unsur yang terintegrasi Subscriber` s Sirkuit Line Interface ( SLIC) . Fungsi sebagai pakan baterai, proteksi tegangan lebih, nada, coding dan decoding, pengawasan, sinyal, 2-4 kabel konversi dan uji ( fungsi borscht) tertutup, di setiap baris. Presisi tinggi nada digital synthetizer 400 Hz ( nada sambung undangan, nada panggilan merebut kembali dan nada sibuk) menggunakan Direct Digital synthetizer ( DDS) . Empat reseptor komersial ( telepon) , dua digunakan untuk sinyal oleh pulsa dan dua lainnya untuk nada atau Dual Tone Multi Frequency Signalling ( DTMF) . Switching matriks memori, memori kontrol dan dasar kali diimplementasikan dengan teknologi FPGA dengan stabilitas tinggi dan fiability. RS232 protokol standar untuk komunikasi antara PC dan pelatih. CODITEL / CCSOF. Kontrol Komputer dan Visualisasi Grafis Software: Kompatibel dengan sistem operasi Windows sebenarnya. Hal ini dijalankan di bawah sistem operasi windows 2000 atau lebih tinggi. Kompatibel dengan standar industri. Dalam kombinasi dengan perangkat keras, Coditel Software disertakan dengan sistem. Software Coditel memiliki antarmuka grafis user friendly yang menyediakan total kontrol dan visualisasi dari sistem telepon. Kabel dan Aksesoris, untuk operasi normal. Manual: Unit ini dilengkapi dengan 8 manual: Diperlukan Jasa, Majelis dan Instalasi, Interface dan Control Software, Mulai-up, Keselamatan, Pemeliharaan, Kalibrasi & Praktek Manual.
